SGB Tliet{0}}dimensjonali Core Transformer
Għandek mistoqsijiet? Ir-rappreżentanti tal-bejgħ tal-GNEE huma disponibbli għal chat live issa
Ibgħat E-posta:sales@gneeelectric.com
Tel:+8615824687445
Henan GNEE Electric Co., Ltd huwa wieħed mill-manifatturi u fornituri l-aktar affidabbli ta 'sgb tridimensjonali tal-qalba transformer fiċ-Ċina. Jekk int se tixtri personalizzat sgb tridimensjonali transformer tal-qalba magħmula fiċ-Ċina, merħba tikseb kwotazzjoni mill-fabbrika tagħna. Prodotti ta 'kwalità u prezz raġonevoli huma disponibbli.
introduzzjoni ta' transformer tal-qalba tridimensjonali SGB
GNEE TRANSFORMER jipprovdi transformer tal-qalba tridimensjonali SGB.
Il-komponent ewlieni tat-transformer tal-qalba tridimensjonali huwa l-qalba tal-ferita tridimensjonali, il-qalba kollha hija magħmula minn tliet frejms identiċi, li huma rranġati fi trijangolu ekwilaterali, kull frejm wieħed huwa kontinwament imdawra minn pluralità ta 'strixxi trapezojdali min-naħa tagħhom, u s-sezzjoni trasversali tal-frejm wieħed huwa qrib ir-riħ, 3} u ċirku quasi-poligonu li jkun qrib ħafna ta' ċirku sħiħ wara li jiġi mmuntat.
Iċ-ċirkwit manjetiku kollu huwa mdawwar sewwa, m'hemm l-ebda vojt ta 'l-arja, id-direzzjoni ta' permeabilità għolja u d-direzzjoni taċ-ċirkwit manjetiku taċ-ċinturin ta 'l-azzar tas-silikon huma kompletament konsistenti, ir-riluttanza hija żgħira, u t-tul taċ-ċirkwit manjetiku ta' tliet fażijiet huwa konsistenti, sabiex il-bilanċ ta 'tliet fażijiet, inaqqas it-tielet armonika tat-transformer, inaqqas il-prestazzjoni tal-kurrent, inaqqas l-ebda telf ta' tagħbija storbju u vantaġġi oħra.
Kundizzjonijiet Operattivi
- Altitudni: Sa 1,000 metru.
- Temperatura ta 'l-arja li tkessaħ:
Temperatura massima: 40 grad
Temperatura medja massima fix-xahar: 30 grad
Temperatura medja annwali massima: 20 grad
Temperatura minima: -25 grad (għal transformers ta 'barra)
Temperatura minima: -5 gradi (għal transformers ta 'ġewwa)
- Umdità: L-umdità relattiva tal-arja tal-madwar għandha tkun taħt it-93%, u m'għandux ikun hemm qtar tal-ilma fuq il-wiċċ tal-koljaturi.
Jekk il-kundizzjonijiet operattivi jaqbżu r-rekwiżiti ta 'hawn fuq, għandhom jittieħdu aġġustamenti xierqa għall-parametri operattivi (bħal kurrenti tal-ħruġ) u miżuri protettivi biex jiżguraw il-ħajja operattiva tal-prodott u l-affidabilità tas-sikurezza.
|
Rated (kVA) |
Vultaġġ għoli (kV) |
Tektek firxa |
Vultaġġ baxx (kV) |
konnessi tikketta tal-grupp |
Ebda-tagħbija (w) |
Telf tat-tagħbija (W) |
Ebda-tagħbija kurrenti (%) |
| 30 | 6 6.3 6.6 10 10.5 11 |
±2*2.5 ±5 |
0.4 |
Dyn11 |
170 | 670 | 4.0 |
| 50 | 240 | 940 | |||||
| 80 | 330 | 1290 | |||||
| 100 | 360 | 1480 | |||||
| 125 | 420 | 1740 | |||||
| 160 | 480 | 2000 | |||||
| 200 | 550 | 2370 | |||||
| 250 | 640 | 2590 | |||||
| 315 | 790 | 3270 | |||||
| 400 | 880 | 3750 | |||||
| 500 | 1040 | 4590 | |||||
| 630 | 1200 | 5530 | |||||
| 630 | 1170 | 5610 | 6.0 | ||||
| 800 | 1360 | 6550 | |||||
| 1000 | 1590 | 7650 | |||||
| 1250 | 1880 | 9100 | |||||
| 1600 | 2200 | 11000 | |||||
| 2000 | 2740 | 13600 | |||||
| 2500 | 3240 | 16100 |
kumpanijaprofil
GNEE TRANSFORMER għandu kapaċità ta 'produzzjoni qawwija u tim ta' kummerċjalizzazzjoni effiċjenti.
Il-prodotti tat-transformer tagħna jinkludu 500kV, 400kV, 330kV, 220kV, u 110kV ultra-transformers ta 'vultaġġ għoli, diversi transformers niexfa-tip / transformers mgħaddsa fiż-żejt / transformers ta' liga amorfa ta '35kV u taħt, transformers ġodda tal-enerġija, u substations prefabbrikati,
Serje ta 'esportazzjoni: transformer ta' fażi waħda-, transformer ta 'tliet-fażi, transformer ċilindriku, transformer ta' iżolament, transformer ta 'kontroll, regolatur tal-vultaġġ u prodotti oħra, U speċifikazzjonijiet varji ta' transformers speċjali bħal transformers ta 'l-ert, coils ta' soppressjoni ta 'ark, transformers Bitcoin, kabini prefabbrikati, reatturi, transformers tal-forn elettriku, transformers tal-forn elettriku, transformers min, rettifikaturi, transformers tal-baħar, eċċ.
GNEE TRANSFORMER suċċessivament għadda ċertifikazzjoni tas-sistema ISO9001, ISO14001, ISO45001, SA8000. Fl-istess ħin, transformers ta 'distribuzzjoni ta' livell ta '10kV u 35KV u substations tat-tip kaxxa kisbu ċertifikazzjoni IEC tal-Kummissjoni Elettroteknika internazzjonali interna-, ċertifikazzjoni UL tal-Istati Uniti, ċertifikazzjoni TUV Ġermaniża, ċertifikazzjoni CE tal-UE, ċertifikazzjoni Olandiża KEMA, u ċertifikazzjoni GOST. Il-bejgħ tal-prodotti tagħna jkopri s-suq globali, inklużi 72 pajjiż u reġjun bħall-Istati Uniti, l-Ewropa, il-Kanada, il-Messiku, eċċ.

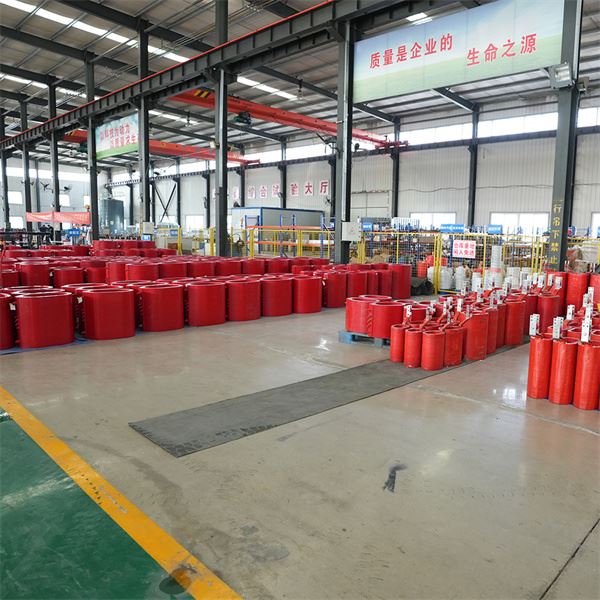

wiri tat-tagħmir tal-workshop tat-trasformaturi
tipi ta 'transformer minn GNEE
Ikseb l-ispeċifikazzjoni tal-Ordni tat-Transformer
GNEE TransformerSpeċifikazzjoni tal-ordni
|
Meta tagħżel il-prodotti tal-kumpanija tagħna, jekk jogħġbok ipprovdi d-dejta li ġejja biex taqdik aħjar. |
||
|
Demander |
||
|
Demander: |
Metodi tat-telefon: |
Fax: |
|
Mexxej tekniku tal-proġett: |
Metodi tat-telefon: |
Kaxxa tal-posta: |
|
Għażla tat-tip tat-trasformaturi |
||
|
□Transformer niexef {□SC(B) Reżina epoxy □SC(B) Mhux-inkapsulat} □Kaxxa Amerikana (ZGS) {□Tip ta' terminal(-Z-) □Tip ta' netwerk taċ-ċirku (-H-)} □Bidla fil-Kaxxa Ewropea (YBM){□ Bidla niexfa □Bidla taż-żejt} |
□ Żejt-transformer mgħaddas{□ Issiġillat bis-sħiħ(-M{-) □Żejt-investi tal-bearing} □Transformer tal-liga amorfu{□Amorfu niexef □ Amorfu taż-żejt} □ Transformer speċjali{Rettifikatur, Forn, Mini, Eċċ} |
|
Għażla tad-dejta bażika tat-trasformaturi
|
Pajjiż ta' użu: |
|
|
Numru tal-fażi: |
□Tliet-fażi(I konvenzjonali) □ Monofażi □Oħrajn() |
|
Frekwenza: |
□50Hz(konvenzjonali) □60Hz □Oħrajn() |
|
Żejt tat-trasformaturi: |
□#25 (konvenzjonali) □#45 (temperatura minima taħt il-25 grad) |
|
Kapaċità nominali: |
□( )kVA Kundizzjonijiet ta' użu □Tip ta' barra □Tip ta' ġewwa |
|
Altitudni: |
□Inqas minn 1000m (konvenzjonali) □1000-2000m □3000m以上 fuq |
|
Vultaġġ nominali (Vultaġġ għoli) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Oħrajn() |
|
Vultaġġ nominali (pressjoni baxxa) |
□0.4kV □0.66kV □10kV □10.5kV □35kV □其他 Oħrajn( ) |
|
Grupp konness |
□Dyn11(konvenzjonali) □Yyn0 □YNd11 □li0(Fażi-Single) □Oħrajn() |
|
Impedenza (%): |
□4% □4.5% □5.5% □6% □6.5% □7.5% □8% □Oħrajn( ) |
|
Mod ta 'regolazzjoni tal-vultaġġ |
□Regolazzjoni tal-vultaġġ mingħajr eċitazzjoni (konvenzjonali) □Fuq-regolazzjoni tal-vultaġġ tat-tagħbija(Z) |
|
Firxa ta 'regolazzjoni tal-vultaġġ |
□±2*2.5% □±5% □±3*2.5% □Oħrajn() |
Għażla ta 'aċċessorji tat-trasformaturi
|
□Fan □Kontroll tat-temperatura{□ Komuni □B'interface tal-kompjuter 485} □Kaxxa niexfa{□ Folja tal-azzar ordinarja □Liga tal-aluminju » Azzar li ma jsaddadx} □Livell ta' protezzjoni tal-kaxxa niexfa(□IP20(Konvenzjonali) □IP( )} □Rekwiżiti tal-għoli tal-kaxxa niexfa{□Xejn □Rekwiżiti[ ]} □ Modalità ta' ħruġ tal-kejbil tal-qoxra varjabbli niexfa {□ 'il fuq-u-barra □ Fuq-u-isfel □Is'isfel-in/DOWN-'il barra □' l isfel-'l fuq-'il barra □' l isfel-'l isfel{-'l isfel-'l isfel-'l isfel ġenb-barra [□Xellug □ Lemini-barra]} |
|
Nota: 1. (Rekwiżiti ta 'bidla niexfa s 100kVA transformer ma jinkludix fannijiet, bħal fannijiet, jeħtieġ li jiġu ċċarġjati 2. (Ibdel iż-żejt<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Rekwiżiti speċjali oħra (ħlasijiet addizzjonali japplikaw hawn taħt)
|
Transformer niexef |
□Qoxra u pjanċa tal-qiegħ{□Ordinarja □Issiġġillat għal kollox} □Swiċċ tal-ivvjaġġar □Log manjetiku □Transformer ta 'sekwenza żero □Bar tar-ram għall-kabinett ta' vultaġġ baxx □Malji protettivi □Dawl □100kVA jew inqas Fan □Shock absorber |
|
Transformer-mgħaddas fiż-żejt |
□Żejt Nru.45 għal żoni ta' temperatura mhux-baxxa □Ditta nominata fuq-regolatur tal-vultaġġ tat-tagħbija □400kVA u taħt iżbokk ta 'vultaġġ baxx fażi OABC b'terminals tal-wajers □630kVA jew inqas jeħtieġ kontroll tat-temperatura □800kVA jew taħt il-fażi 0 tal-iżbokk ta 'vultaġġ baxx teħtieġ terminali tal-wajers □630kVA u taħt għandhom ikunu mgħammra b'relay tal-gass |
GNEE TRANSFORMER Layout Industrijali
Asja:Iċ-Ċina, Filippini, Kambodja, Malasja, Mjanmar, Indoneżja, Vjetnam, Mongolja, Ġappun, Provinċja tat-Tajwan, Bangladexx, Sri Lanka, Libanu, Għarabja Sawdija, Turkija, Armenja, Iraq, Iran, Każakstan, Kirgiżistan, Taġikistan, Uzbekistan
l-Afrika:Eġittu, Etjopja, Angola, Botswana, Burundi, Kap Verde, Kongo, Ginea, Gana, Gabon, Żimbabwe, Kamerun, Kenja, Rwanda, Malawi, Mawrizju, Mawritanja, Możambik, Afrika t'Isfel, Niġerja, Somalja, Ċad, Afrika Ċentrali
Amerika ta’ Fuq: Aruba, Panama, Repubblika Dominikana, Kosta Rika, Ħonduras, reġjun tal-Karibew, Kanada, Stati Uniti, Messiku, El Salvador, Gwatemala, Ġamajka
Ewropa: Il-Bulgarija, il-Maċedonja ta' Fuq, il-Finlandja, in-Norveġja, l-Ukrajna, il-Greċja, l-Ungerija, l-Italja, ir-Renju Unit
Amerika t'Isfel: Arġentina, Paragwaj, Ekwador, Kolombja, Gujana, Venezwela, Urugwaj, Ċili
Lvant Nofsani: Ir-reġjun tal-Lvant Nofsani
Oċeanja: Awstralja, Papua Ginea Ġdida. Fiġi
It-tags Popolari: sgb tri-transformer tal-qalba tridimensjonali, iċ-Ċina sgb tri-manifatturi tat-trasformaturi tal-qalba tridimensjonali, fornituri, fabbrika
